Процесс производства ферритовых постоянных магнитов

Ферритовые постоянные магниты, также известные как керамические магниты, широко используются в двигателях, громкоговорителях, датчиках и магнитных узлах благодаря своей превосходной коррозионной стойкости, экономичности и стабильным магнитным характеристикам.

Производство ферритовых магнитов включает в себя точный процесс порошковой металлургии, в том числе подготовку сырья, обжиг, измельчение, формовку, спекание, механическую обработку и намагничивание. Каждый этап строго контролируется в соответствии с международными стандартами качества для обеспечения стабильных магнитных характеристик и точности размеров.

Блоковый ферритовый магнит

Ферритовый магнит для двигателя и динамика

2. Кальцинирование (предварительная реакция спекания)

Смешанные порошки нагревают во вращающейся печи или туннельной печи при температурах, как правило, в диапазоне от...1000°C и 1200°C.

В процессе обжига сырье вступает в химическую реакцию, образуя...ферритная кристаллическая фазачто имеет решающее значение для достижения стабильных магнитных свойств.

Контроль качества

• Контроль температуры кальцинирования

• Проверка фазового состава

• Равномерный контроль реакции

Стандарты проверки

• Рентгенодифракционный (XRD) фазовый анализ

• Испытание магнитных свойств прокаленного порошка

• Проверка соответствия партии

•

3. Тонкое измельчение

После обжига ферритный материал измельчают и перемалывают в мелкий порошок с помощью шаровых или струйных мельниц.

Этот шаг оказывает существенное влияние наразмер зерна и возможность магнитной ориентацииконечного магнита.

Контроль качества

• Контроль распределения частиц по размерам

• Мониторинг плотности пульпы

• Оптимизация времени фрезерования

Стандарты проверки

• Размер частиц обычно контролируется в пределах0,7–1,5 мкм

• Лазерный анализатор размера частиц для тестирования

• Измерение вязкости суспензии

•

4. Магнитная формовка (прессование)

Суспензию ферритового порошка прессуют в нужную форму с помощью одного из следующих способов:сухое или влажное прессованиедля ориентации частиц под действием сильных магнитных полей.

На этом этапе определяется, является ли магнит:

• Изотропный ферритовый магнит(без магнитной ориентации)

• Анизотропный ферритовый магнит(выровненная магнитная структура)

Контроль качества

• контроль давления прессования

• Регулирование напряженности магнитного поля

• Измерение плотности зелёного цвета

Стандарты проверки

• Тестирование равномерности зеленой плотности

• Контроль допусков размеров

• Проверка эффективности ориентации

•

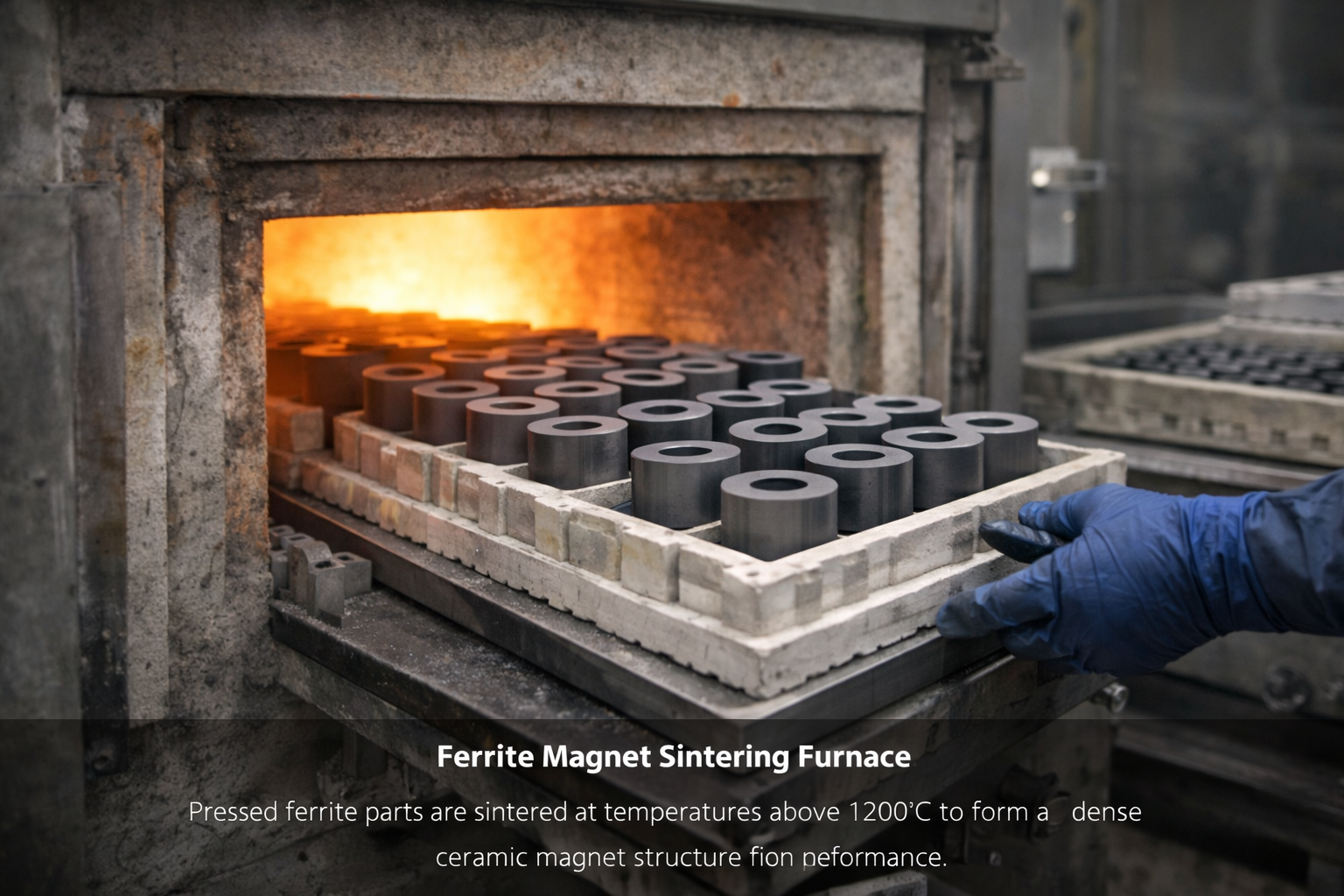

5. Спекание

Прессованные ферритовые детали спекаются при температурах в диапазоне от1200°C и 1300°Cв контролируемых условиях печи.

Спекание позволяет частицам порошка соединяться друг с другом, образуя плотную керамическую структуру со стабильными магнитными свойствами.

Контроль качества

• Равномерность температуры в печи

• Контроль атмосферы спекания

• Мониторинг коэффициента усадки

Стандарты проверки

• Измерение плотности

• Микроструктурный анализ

• Испытание магнитных свойств (Br, Hc, BHmax)

•

6. Механическая обработка и отделка

После спекания ферритовые магниты становятся чрезвычайно твердыми и хрупкими. Для достижения точных размеров и жестких допусков используются алмазные шлифовальные станки.

К распространенным процессам относятся:

• Шлифовка поверхности

• Бесцентровое шлифование

• Резка или прорезка

• Снятие фаски

Контроль качества

• Контроль размеров

• Измерение качества поверхности

• Проверка целостности кромок

Стандарты проверки

• Контроль допуска (обычно ±0,02–0,05 мм)

• Проверка шероховатости поверхности

• Визуальный осмотр на наличие дефектов

•

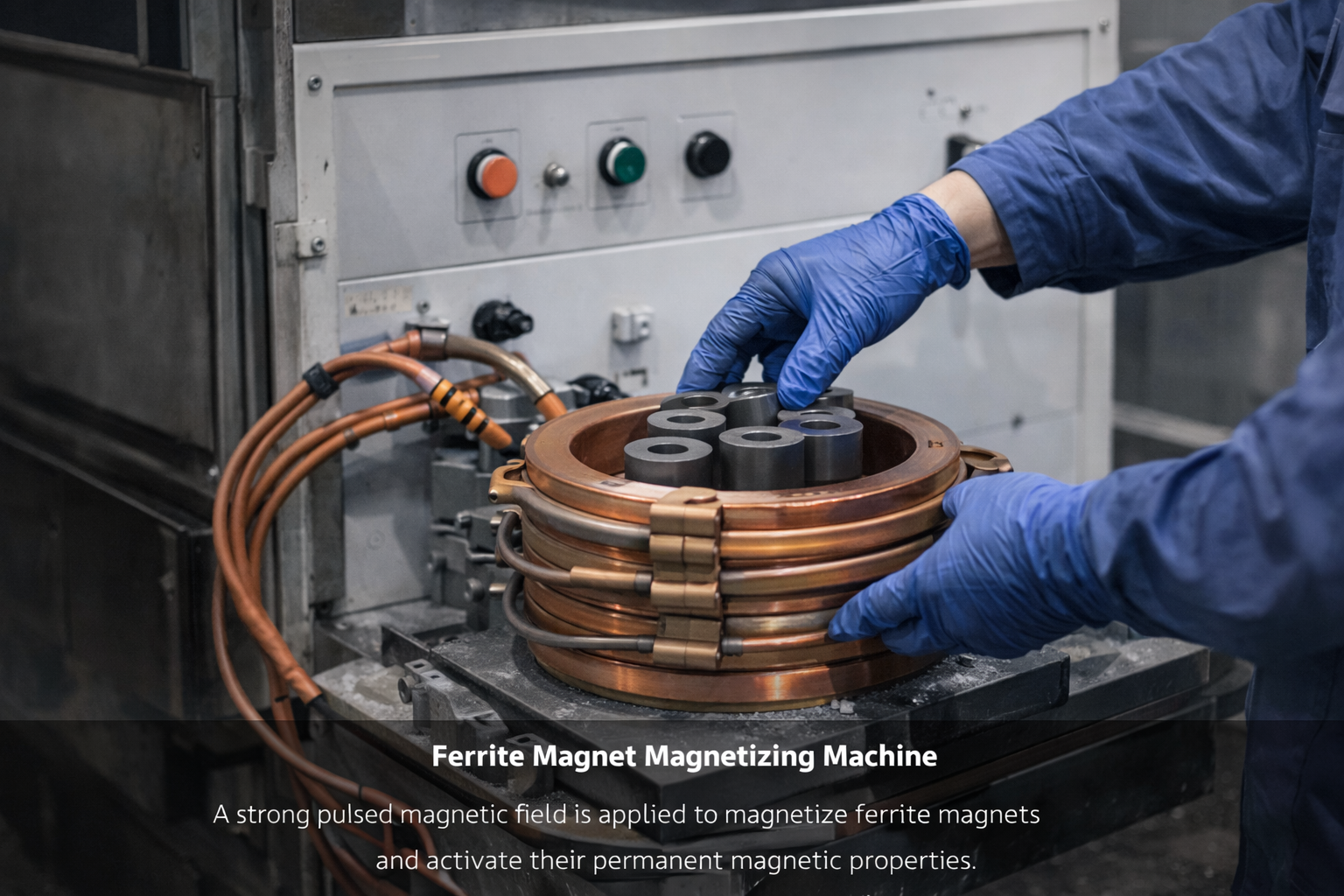

7. Намагниченность

Заключительным этапом является намагничивание с использованием высокоэнергетического излучения.намагничивающая машинаДля достижения постоянного магнитного состояния магниты подвергаются воздействию сильного импульсного магнитного поля.

В зависимости от области применения могут использоваться различные схемы намагничивания.

Контроль качества

• проверка намагниченного поля

• Измерение плотности потока

• проверка схемы расположения полюсов

Стандарты проверки

• Проверка с помощью гауссметра

• Измерение потока

• Проверка распределения магнитного поля

•

Окончательная проверка качества

Перед отгрузкой ферритовые магниты проходят всестороннюю проверку на соответствие техническим требованиям заказчика.

Пункты окончательной проверки

• Магнитные свойства (Br, Hcb, Hcj, BHmax)

• Допуск на размеры

• Осмотр внешнего вида

• Постоянство магнитного потока

Обычно используемое испытательное оборудование:

• Анализатор гистерезисных графиков

• Гауссметр

• измеритель потока

• Прецизионные измерительные приборы для определения размеров

•

Система качества и производственные возможности

Производственные процессы, как правило, управляются в соответствии со строгими системами контроля качества для обеспечения стабильности и надежности.

К общим стандартам качества относятся:

• Система управления качеством ISO 9001

• Стандарт качества автомобильной промышленности IATF 16949

• Соответствие требованиям RoHS и REACH.

Благодаря передовой технологии порошковой металлургии и строгому контролю технологического процесса, ферритовые магниты обеспечивают стабильную работу, подходящую для сложных промышленных применений.
